多回路监测装置及多用户/多租户子计量

多回路监测装置及多用户/多租户子计量

可以满足有多租户辅助计量应用需要的用户,也可作为馈线监控的经济型解决方案。该解决方案是基于新一代的多租户支线监控仪及为它提供支持的极富创造力的网络应用平台eXpertpower™。

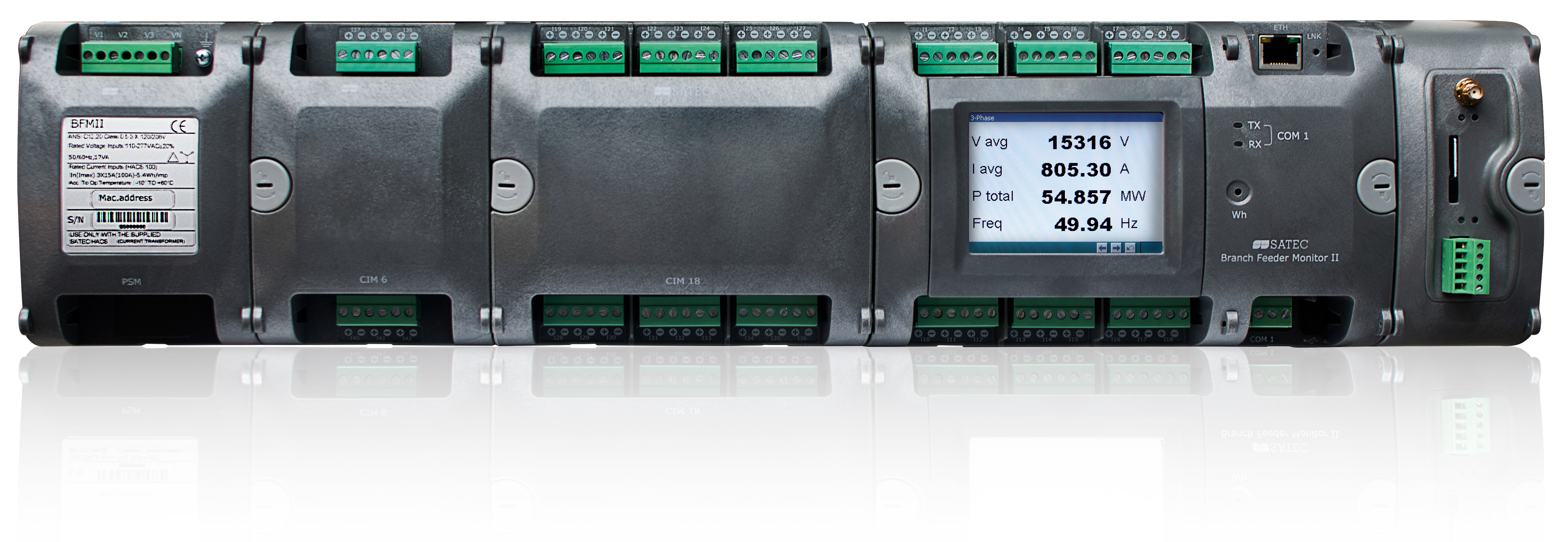

BFM II的模块化设计可灵活监测18, 24, 30, 36,42或54路单相及相应两相三相回路或组合,也为之后的回路/功能扩展提供便捷可能。

9, 18, 27, 36, 45, 54路数字量输入功能的引入也可轻松监测开关状态量或接入气水热等仪表的脉冲信息实现全能量监测。

高精度0.5s,256M内存,可实现需量和数据/事件记录。可实现谐波分析功能。





产品特性

■  模块化设计,可根据需求选择18,24,30,36,42,54路单相或 相应2相及3相回路。可自动加和

■  电流、电压、功率、功率因数、中性线电流、电度、真有效值

■  电流/电压需量,最大值/最小值

■  THD,25次分次谐波,电压骤升骤降/中断监测等电能质量功能 □通过选购霍尔效应传感器,支持直流测量,详情请咨询我们

■  8费率分时电价

■  内部时钟,自带电池

■  提供一套基于分时复费的完整电能和需要里数据,用于计费出帐
■  计费测量达到0.5S准确度,IEC62053-22
■  120天负荷曲线自动记录
■  256M存储,带时间戳的事件/数据记录
■  可选在装置上安装3.5英寸彩色图形触摸屏,也可选外装5.7 英寸彩色图形触摸屏
■  9路或18路DI数字量输入模块,最多72路DI; 9路DO继电器输 出模块,最多18路DO; 4路Al模拟量输入模块,最多16路AI
■  紧凑的设计方便在现有配电盘或新建安装
■  防误操作的持久耐用设计
■  标配RS485,ETHERNET,USB通讯端口。可选配2G/3G通讯模块+第二RS422/485通讯

■  可选配2G/3G通讯模块+第二RS422/485通讯

■  支持MODBUS RTU,MODUBSTCP, DNP3.0

■  115.2kbps 波特率(MODBUS)

■  -30°C - 70°C (工作温度)

■  -40°C-85°C (存储温度
■  4个可编程控制点
■  通知客户端的TCP
■  事件和数据记录

■  宽*高*厚:278-554mm/128mm/72.5mm

■  可使用expertpower进行基于WEB的在线访问和数据分析管理

远程显示
远程显示单元
RGM180



■  RGM180彩色图形触屏显示器(5.7吋)

■  可显示测量值,波形,频谱图等

■  标配USB接口

■  中文及多种语言显示

配套附件

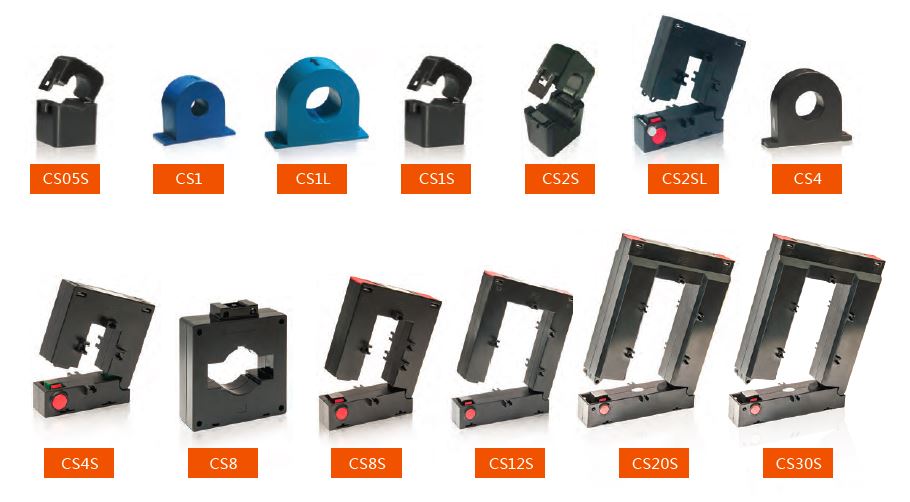

HACS互感器

高精度电流互感器(HACS)可以取代1A/5A标准电流互感器
与司泰科仪表配合HACS可实现更高系统精度

■  所有HACS内置自动保护回路以最大化实现安全,无需使用短路棒

■  所有HACS均随附有 8ft/2.5米长的线,最大线长650ft/200米
