EM123导轨安装式多功能电力参数测量仪为内部子计量、分项计量、能源管理等应用提供高性价比解决方案。

EM123有着0.5级高精度,可选配单费率或8/12时段4费率,标配RS485通讯接口,支持Modbus RTU或DL/T645规约。支持单相、三相。

EM123体积小巧,35mm标准导轨安装,50A以下电流直连,电压信号供电,无需辅助电源。安装方便,接线简单、工程量小,尤其适用于配电箱安装以及各种新建及改造项目。

EM123支持2路开关量输入和2路开关量输出功能(仅适用于三相表)实现本地或远程的开关信号监测和控制输出功能(“遥信”和“遥控”功能)。

EM123具备7位LCD显示,数据轮显。

产品性能

技术参数

性能

精度

电流、电压:0.3级,有功电度:0.5

显示

7LCD

电压Un

单相:AC 220V,三相:AC220V×3

电流

1.5(6)A5(20)A10(40)A20(80)A

50A以上建议使用二次电流为5A的外置电流互感器。中高压系统:1.5(6)A(必须外置二次电流为5A的测量CT)

频率

50Hz60Hz

时钟准确度

误差≤0.5s/

电压范围

正常工作电压:150V265V

功耗

<5VA

电度脉冲输出

标配一路有功电度脉冲输出;无源输出,外接电源DC524V

通讯

标配RS485接口和红外通讯,支持MODBUS-RTUDL/T645规约

开关量输入

可选配:2路开关量输入(干接点方式)

开关量输出

可选配:2路常开触点的继电器输出,继电器触点容量:AC220V/5A

工作环境

-1060℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m

安装方式

35mm导轨安装

外形尺寸

单相:76×89×76mm ,三相:144×85×75mm

功能特点

■  测量:单相/三相电压、电流、正向/反向有功电度;

■  功率方向自动识别和指示;

■  可选复费率(TOU)功能,可设置尖、峰、平、谷4种费率,8个时段或12个时段;

■  显示:7位LCD显示;

■  可选2路开关量状态输入、2路开关量输出作报警或通讯分合闸用;(仅适用于三相表)

■  通讯:标配RS-485通讯接口和红外通信,MODBUS-RTU或DL/T645规约可选;标配一路有功电度脉冲输出(用户需外接DC5~35V的电压);

■  电压信号供电,无需辅助电源;

■  50A以下回路可直连,无需电流互感器;50A以上建议使用二次电流为5A的外置电流互感器(中高压应用:电压经PT接入,电流经CT接入);

■  35mm标准导轨安装;

■  主机尺寸:单相:76×89×76mm ,三相:144×85×75mm



接线方式

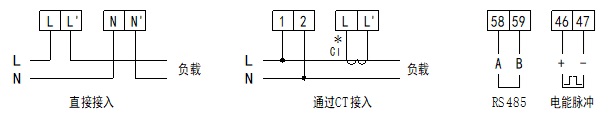

■  低压单相应用


■  低压三相四线应用


■  中高压三相三线应用

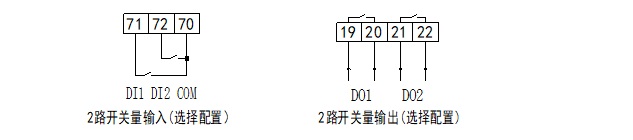

■  选装2DI/2DO接线方式
