多回路监测装置及多用户/多租户子计量
BFM112/BFM212系列多回路监控装置主要应用于多个馈线回路的电能集抄系统/电力监控系统/能效管理系统。它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与监控系统或上位机实现数据交换，并可对各个回路的开关状态集中监测（BFM212），极大方便了用电自动化及电能管理。一个多回路监控装置能实现对4个三相回路或12个单相回路的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。BFM112/BFM212系列多回路监控装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并具有良好的EMC特性。
BFM112/BFM212系列多回路监控装置具备大屏幕LCD显示，清晰美观。产品特性
|
型号 |
BFM112 |
BFM212 |
||
|
测量参数 |
母线电压、出线电流、功率、电能、开关量（BFM212） |
|||
|
母线电压 |
额定输入 |
220V AC |
||
|
测量范围 |
40～400V AC |
|||
|
过载 |
2倍瞬时电压（10s） |
|||
|
电流回路 |
负载路数 |
3/6/9/12可选（单相），1/2/3/4可选（三相） |
||
|
额定输入 |
一次穿芯：100A/300A；外置互感器：5A/1A |
1A/5A |
||
|
过载 |
持续1.2倍，10倍瞬时电流（5s） |
|||
|
测量精度 |
电流、电压：0.3级；功率、电能：0.5级 |
|||
|
输入频率 |
45Hz～55Hz |
|||
|
开关量 （可选） |
输入 |
无 |
4路开关量光耦隔离干节点输入 |
|
|
输出 |
无 |
1 路继电器输出，5A 250VAC |
||
|
辅助电源 |
AC/DC220V，极限范围AC/DC85V～265V |
|||
|
功耗 |
≤5VA |
|||
|
数字通讯 |
标配1路RS485接口，MODBUS-RTU协议 |
标配2路RS485接口，MODBUS-RTU协议 |
||
|
显示 |
LCD中文显示，实现查看和设置 |
|||
|
绝缘电阻 |
≥100MΩ |
|||
|
工频耐压 |
电源/输入/输出端口之间能承受AC2000V/1min |
|||
|
工作环境 |
-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m |
|||
|
安装方式 |
采用35mm标准导轨安装方式 |
|||
|
外形尺寸 |
72×101.7×63mm |
168×106×60mm |
||
功能特点
BFM112
■ 测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数；
■ 多回路计量正、反向有功以及无功电能；
■ 300A以下电流各相一次直接穿过配套互感器，无需另配电流互感器（节约空间及成本）；配套互感器为一体式设计，二次用标准6芯网线端口连接和传输，可省却施工时间；
■ 300A以上电流回路可外配二次电流为5A或1A的测量CT，外配CT二次线需再次穿过配套互感器；
■ 300A以上回路建议选用BFM212系列，BFM212内置5A微型二次电流互感器；
■ 可选配开口互感器，便于改造；
■ 标配一路RS-485通讯接口，MODBUS-RTU规约。
■ LCD中文显示，可用于参数查看和设置；
■ 体积小巧，35mm标准导轨安装方式。
BFM212
■ 测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数；
■ 多回路分别计量正、反向有功以及无功电能；
■ 可使用普通开口/闭口5A/1A测量 CT。BFM212内置额定电流为5A的小型二次CT；
■ 可选配4路开关量输入监测和1路继电器输出功能；
■ 标配2路RS485通讯接口，MODBUS-RTU规约；
■ LCD中文显示，可用于参数查看和设置；
■ 体积小巧，35mm标准导轨安装方式。
安装尺寸

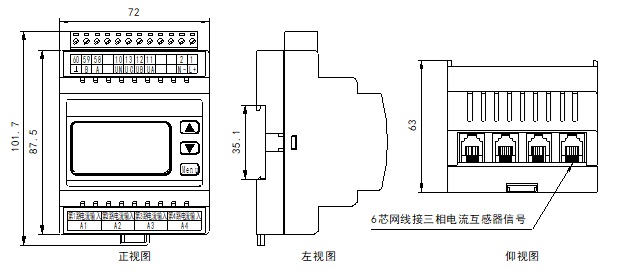

BFM112
BFM212
固定安装在35mm标准导轨上即可。
互感器及其他详细接线信息请参看使用手册。
